测量和理解表面光洁度

点击量:2727

时间:2021-08-06

  表面光洁度是对表面整体纹理的测量,由三个关键元素组成:层状、波纹度和粗糙度。Lay 是指表面上的主要图案,通常由制造过程本身产生,波纹度衡量表面光洁度的周期性变化,而粗糙度是计算表面轮廓的相对平滑度。表面光洁度不仅对美学很重要——它通常决定了零件在其最终使用环境中的反应和性能。在某些应用中,粗糙的表面光洁度可能容易磨损或产生断裂和腐蚀的机会。然而,与完美光滑的饰面相比,它也有助于隐藏划痕和瑕疵。

  粗糙度是表面光洁度最常用的参考元素。事实上,“表面粗糙度”是许多机械师在说“表面光洁度”时的实际意思。出于本文的目的,在讨论如何测量表面光洁度时,我们将使用“表面光洁度”作为包括(但不限于)粗糙度的总称。

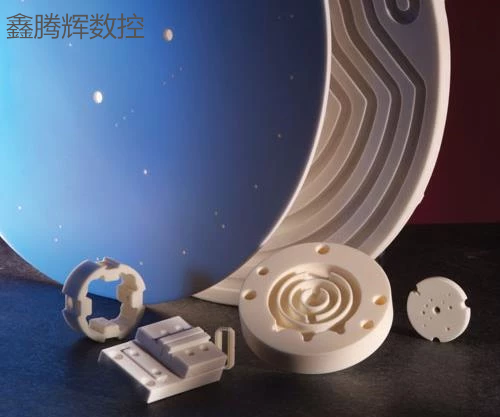

陶瓷雕铣机加工

如何测量表面光洁度

  可以通过多种方式测量表面光洁度,包括直接测量、非接触式、比较或过程中方法,直接测量或“接触”方法使用触笔(如唱机的指针)通过创建粗糙度参数的轮廓来物理测量表面光洁度。非接触式方法用光学传感器和灯光或超声波脉冲代替了这种手写笔。

  比较方法涉及使用相同的设备或工艺创建表面光洁度样品。这些技术通常包括简单的视觉或触觉验证,当粗糙度参数只需要近似时非常有用。然而,这些方法显然不是验证精细细节或严格公差的理想选择。过程中方法确定生产过程中的比较粗糙度参数,通过使用机器视觉、磁感应和超声波等技术实现。

  在具体进行表面粗糙度测量时,有三种主要的方法类型——轮廓、面积和显微镜技术。轮廓技术使用高分辨率扫描探针测量零件的表面。区域技术(例如光学或超声波散射)测量表面的一个区域并使用统计模型来推断零件的其余表面拓扑结构。

  电子显微镜技术使机械师能够详细检查表面光洁度,但这些工具受限于它们的小视野。电子显微镜操作的刻度仅允许在任何给定时间观察一小部分表面,需要多次扫描才能确定平均粗糙度参数。

光洁度测量

  第一次看到表面光洁度图表时,您可能会发现一系列以前没有遇到过的缩写。以下是三个最常用的表面粗糙度符号和参数,需要了解:Ra是最常用的测量表面光洁度的指标,是零件平均表面粗糙度的量度。Ra测量粗糙度轮廓与平均线的偏差。Ra表面光洁度图表通常用于绝对值,但有一些缺点,使其他参数在尝试定义、评估和复制表面拓扑时变得无价。Ra在美国最常用。

  Rmax测量表面波峰和波谷的垂直距离,非常适合检测毛刺、划痕和其他使用Ra表面光洁度图表不易检测到的异常。Rz是表面轮廓的平均最大高度的量度。该参数是根据整个表面峰谷之间五个最大差异的平均值计算得出的。Ra参数可能对某些极端情况不敏感,从而导致有缺陷或不精确的测量——Rz有助于消除其中一些错误机会。Rz在国际上最常用。

  如果您的零件的微米等级为 12.5,则它的微英寸等级为 500。这意味着该零件具有粗糙、低等级的表面光洁度,最有可能是粗进给和重切削造成的。

  如果您的零件的微米等级为 3.2,则它的微英寸等级为 125。这是推荐用于零件的最粗糙的表面类型,通常用于需要承受高应力、负载或振动的零件。

  如果您的零件的微米等级为 0.8,则其微英寸等级为 32这是一种高级加工表面光洁度,需要严格控制条件,但使用外圆磨床、无心磨床或平面磨床相对容易实现。适用于不应对连续运动或重载的零件的理想表面光洁度。有关详细信息,请参阅完整的表面光洁度图表。

  实现适当的表面光洁度不仅仅是使零件在美学上吸引客户。它还有助于确保部件按预期运行。可以通过多种方式测量表面粗糙度,但本文中列出的技术是对测量表面光洁度方法的非常概括的概述这个主题很快就会变得复杂

   那么专业陶瓷雕铣机加工出来的陶瓷表面光洁度就会很高,那么以上鑫腾辉小编就为大家分享到这里啦,更多内容产品可以到:“http://www.xwhcnc.com/”官网查看哦
