CNC编程中主轴转速与进给如何设定

点击量:751

时间:2019-07-11

CNC编程是现在非常火的一个职业,很多工厂都在为招这类技术人员而犯愁。目前市场上也有一些CNC编程的培训机构,但是普遍规模都不是很大,因此很多人选择了自学。今天我们就为大家带来有关CNC编程中转速的设定与进给设定的有关知识,供大家学习参考。

每种刀具针对加工材料的不同,都会采取不同的加工参数。在铣削的领域里,刀具厂商通过优化刀具材质,研发更有针对性的涂层技术,旨在提高加工效率。通过对材料中各种元素的组合,我们能看到成千上万种可加工的原材料,要加工这些材料,我们必须知道这种材料的加工性能,还要知道应该优化加工的方法。

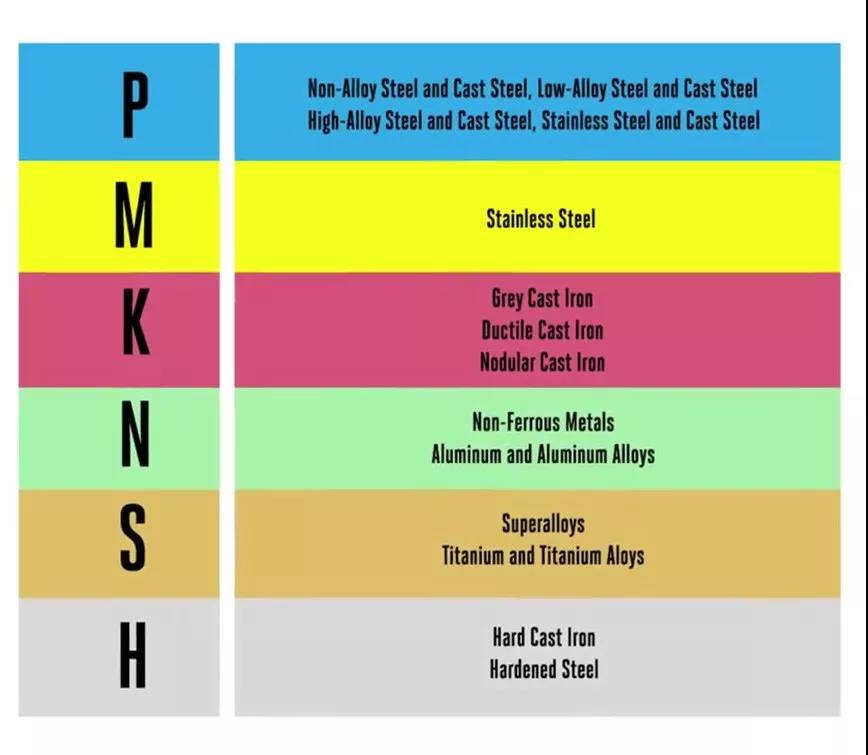

加工工件所属的材料分组


根据ISO  5311966 国际标准

总共将可加工的材料分成了6大类

它们分别是:

P 所代表的钢材料;

M 所代表的不锈钢材料;

K 所代表的铸铁材料;

N 所代表的非金属材料;

S 所代表的高温材料;

H 所代表的高硬度材料;

根据材料的抗拉强度和硬度,刀具厂商在这些大类中对材料进行更小的分类。如果我们无法在这些小类中找到要加工材料的加工性能参数,最可行的办法是咨询刀具供应商,相信他们乐意帮你解决这个问题。

计算公式


我们通常会在刀具手册中看到下面的公式

在说这个公式之前,先来回想一下我们学过有关于圆的周长公式:

C (周长)=π(圆周率)*d(直径)


根据这个公式,我们可以得出,直径为D的刀具,每转一周,刀具最外围的一点所走过的路程为:π *D

那么,当刀具以  n/ 1 分钟  的频率转动时,所走过的路程为:n*π *D

根据  时间(T)×速度(V)=距离(S ) 的公式,得出刀具在这段时间内的任意一个时间点上,刀具最外围的一点的速度Vc为:Vc=n*π *D/1

通过换算得到下面的公式:n=Vc/(π *D)

注意!我们的刀具采用的是毫米(MM)作为单位,所以前面公式里  速度Vc  的单位是:毫米/分钟

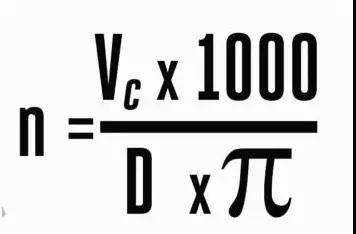

经过长度的换算(1m=1000mm),就有了我们这个常见的公式:

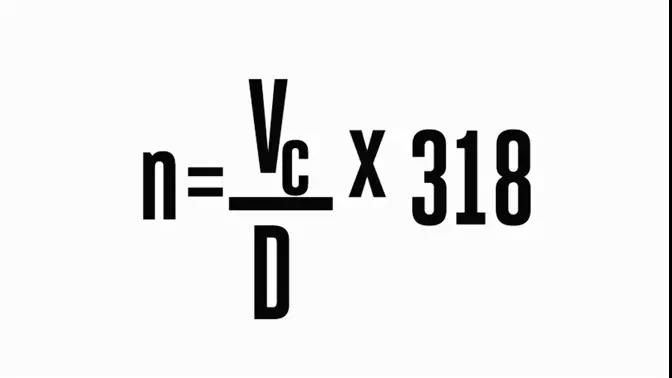

经过等式的简化,就有了我们的最终版公式:


注意!这里D(刀具直径)的单位还是MM(毫米),而Vc(线速度)的单位变为了:M/min(米/分钟)这个公式也同样适用于车削加工,在车削中,只不过这里的D代表的是毛坯直径。
