生产5G陶瓷介质滤波器所需的设备清单

点击量:660

时间:2020-03-23

5G基站向着小型化、轻量化和高集成化发展,Massive MIMO技术使得天线的数量倍数增长,通道数达64甚至128个,因此对于滤波器的需求量将大量增加,因此,陶瓷介质滤波器凭借高Q值,低插损,高介电,小尺寸、轻量化和低成本的优势,成为5G基站滤波器的主流。


目前,四大基站终端中,华为和爱立信倾向于陶瓷介质滤波器,中兴和诺基亚目前仍以小型化金属腔体滤波器为主,未来将向陶瓷介质滤波器过渡,陶瓷滤波器的市场份额将不断提升。据研究机构预测,5G时代全球基站数将近850万台,按每个基站3面天线,每面天线64个滤波器估算,介质滤波器需求16亿只,陶瓷介质滤波器全球市场容量约566亿元。


附5G介质滤波器工艺

陶瓷介质滤波器市场巨大,然而目前能够实现量产供货的企业并不是很多,这是因为陶瓷介质滤波器的开发生产存在技术壁垒,移动通信技术的持续升级,滤波器生产商需要具备快速响应和快速研发的能力,资金的投入以及设备终端的审核认证周期等因素。目前,陶瓷介质滤波器处于供不应求的状态,产能尚未能满足市场需求,滤波器企业正在终端需求的推动下在做产能的扩充。

陶瓷介质滤波器将占有5G基站滤波器的主要市场,为迎接5G新机遇,多家滤波器厂商纷纷布局陶瓷介质滤波器。陶瓷滤波器并非一次成型,生产过程所需的设备较多,对于设备的选择都有要求,因此陶瓷滤波器的巨大市场需求对于设备厂商来说既是一场新机遇,也是一个新挑战。

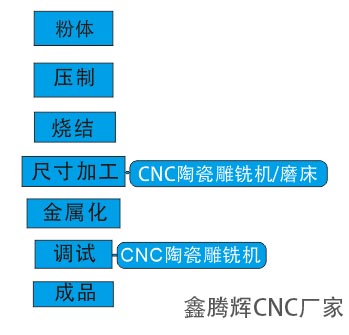

陶瓷滤波器生产设备

粉体制备:各种陶瓷配方共混,均匀性很重要

干压机:压制出产品形状,影响密实

烧结炉:陶瓷都要烧结的,只是看烧结的温度高低,时间长短,对烧结后的密度有影响,推荐合肥高歌烧结炉。

CNC陶瓷雕铣机:5G陶瓷滤波器因其尺寸规格多样,因而想要简单一次性的通过模具干压烧结成型往往比较难以实现。因此就必须采用CNC陶瓷雕铣机(产品详情请点击)机床来进一步加工。这里一定要买陶瓷专用CNC机床,普通CNC可以加工,但是特别伤机。陶瓷cnc的品牌有:北京精雕、鑫腾辉数控等。

5Gcnc陶瓷雕铣机

磨抛:打磨,单面或者双面DDG磨抛

金属化:浸银,这个银可贵了,进口银浆是国产的3倍左右,据说大部分的成本都在银浆上了,所以设备也很重要

烘银炉:烘银温度大概在300℃

检测设备:每种产品都需要,大小尺寸,自动化

印刷:期待行业的专业人士来补充,留言区欢迎您

自动化:非标自动化组装,陶瓷件跟其他金属件如PIN要组装,类似电子元器件生产

调试设备:主要是网络分析仪 ,如下图所示

滤波器布局企业,5G陶瓷介质滤波器生产企业大致由两方面构成,一个是传统滤波器厂商依靠原有的滤波器生产设计经验切入陶瓷滤波器的研发生产如东山精密、大富科技、武汉凡谷、国人通信...... 等,另一个是具有陶瓷介质技术积累的企业加入开发生产陶瓷介质滤波器,如国华新材、灿勤 .....等。除了以上企业,如瑞声科技、三环集团、银宝山新等也有涉猎5G滤波器行业,至少还有上100 + 新进的5G介质滤波器小企业不一一列举,更多内容可向我们咨询,咨询热线:15012558160。
