5G陶瓷滤波器的组成

点击量:718

时间:2020-04-16

在传统的金属腔通常采用抽头线分别连接输入/输出端口与首尾两个谐振腔,然而在陶瓷介质滤波器形态中,该结构通常难以实现,尤其难以应用于一体化成型的陶瓷介质滤波器中,因此,陶瓷介质滤波器通过将输入/输出孔内部金属化以实现将两个输入/输出PIN针焊接在输入/输出孔中,从而固定PIN针。

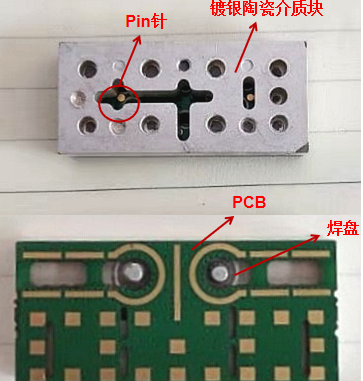

图   陶瓷介质滤波器部分结构示意图

电路板的金属化过孔的两端分设有焊盘和引线,焊盘与PIN针焊接,或者电路板上设弹性夹,夹住PIN针使PIN针与电路板电连接, pin针是滤波器的输入输出端,电极,让陶瓷块和PCB连通,可以使陶瓷滤波器的输入输出阻抗进行可调。

陶瓷介质滤波器阻抗公式:


PIN针相关企业:深圳泓皓科技、海宁长锋金属、镇江华展电子、深圳拓普联等。

02

 垫片

陶瓷器件与PCB板直接使用锡连的方式,陶瓷件与PCB板间距比较小,贴合比较近,温度变化时受到的应力较大,在气候恶劣、温差较大的地域使用寿命短、陶瓷开裂等现象一直存在及发生频率较高,由于PCB板与陶瓷滤波器是属于两种材质,其热膨胀系数不同,在温度变化中应力强度不同,容易造成陶瓷开裂,失去性能。

因此在PCB板和陶瓷件之间设置有若干垫片,作为过渡组件,垫片的热膨胀系数接近于PCB板的热膨胀系数,均匀分布的垫片焊接保证陶瓷件的平衡,使焊接接触面积焊接缝隙变大,减少贴合区域,可以保证器件之间的拉力强度,温度变化时彼此受到的应力大幅减小,可以满足较为严苛的温度环境,可以避免PCB板与陶瓷的全焊接面接触带来的应力变化过大造成的陶瓷开裂现象,增强可靠性,延长滤波器的使用寿命。还能对陶瓷滤波器起到均热和散热的功效,从而提高陶瓷滤波器的功率耐受水平。垫片可为表面镀银铜片。

垫片相关企业:深圳优越阳等。

03

 导电布

导电布能有效遮蔽电子产品设备所产生之电子干扰,减少介质谐振器中的被泄露的信号能量。

04

 PCB

陶瓷介质滤波器是由陶瓷件通过PIN针和垫片焊接在小PCB上,小PCB 要考虑高温焊接时候,因为与介质的膨胀系数不同,所以小PCB的开孔,PIN针焊片的选择,都很关键,这样才能降低介质开裂的风险,然后再将小PCB再表贴到整机PCB。

小PCB焊接可减轻对大板的影响,未来也有可能不用小PCB焊接,直接表贴在整机PCB上面,但是对于PCB材料要求很高,需要基础材料技术的突破。

PCB相关企业:生益科技、沪电股份、深南电路、鹏鼎控股、胜宏科技、金信诺、东山精密、强达、同创鑫、合盈电路等;

覆铜板相关企业:生益科技、罗杰斯、高斯贝尔、中英科技等。

以上资料转载自:艾邦,仅供学习参考。

鑫腾辉数控是一家专业从事陶瓷CNC生产的厂家,可为滤波器生产企业提供专用的陶瓷CNC,获取详情,请致电:15012558160。
