看工程师如何采用五轴联动CNC加工航空管件

点击量:1475

时间:2017-04-14

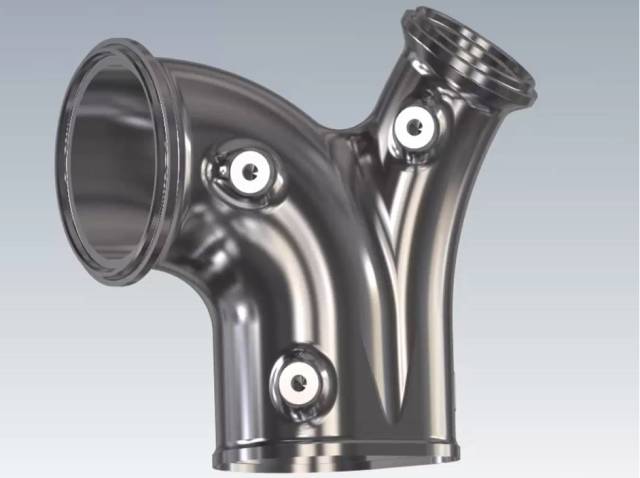

航空管件的加工对机床的性能以及加工工艺的要求都比较高,本次我们就为大家看看CNC是如何加工航空管件的。

材料为6061-T6 航空铝

如何去搞定呢?


在美国是这么弄的,

CNC工程师按如下工艺进行....

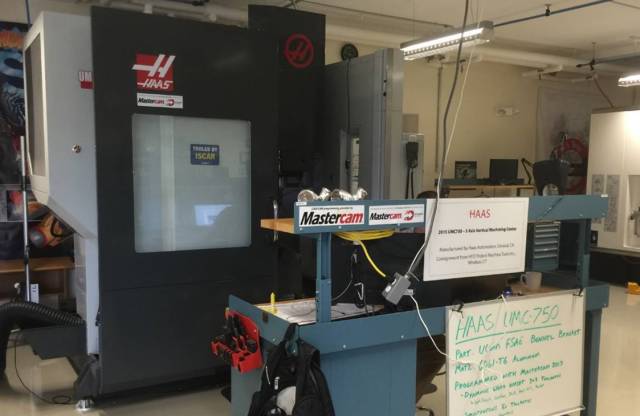

机床:Haas UMC-750

CAM编程:Mastercam 2017

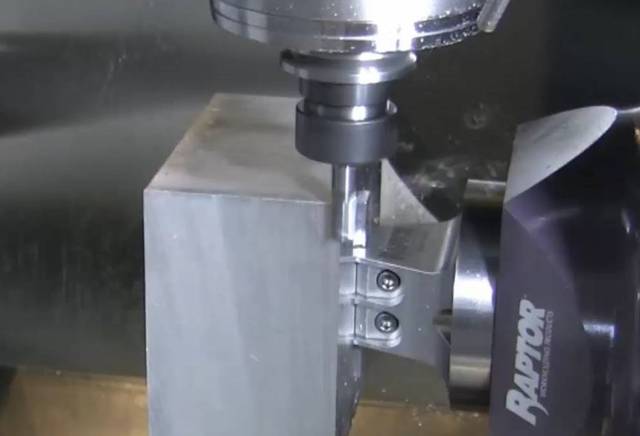

夹具:Raptor (RWP-002SS Dovetail)

所用的刀具如下:

Iscar Chatterfree 3-Flute Ø0.500 Endmill

(Catalog No. 5622943)

Iscar Ø0.250 Ball Endmill

Razor Tool 0.500 Lollipop Mill



使用一整块航空铝料进行加工,材料去除率达到 96%



使用Mastercam的优化动态粗切刀路,在25分钟内完成外形开粗




切削参数:

•12,000 RPM (1570 SFM)

•300 IPM (0.0083 FPT)

•40% 步进量, 0.625英寸切深

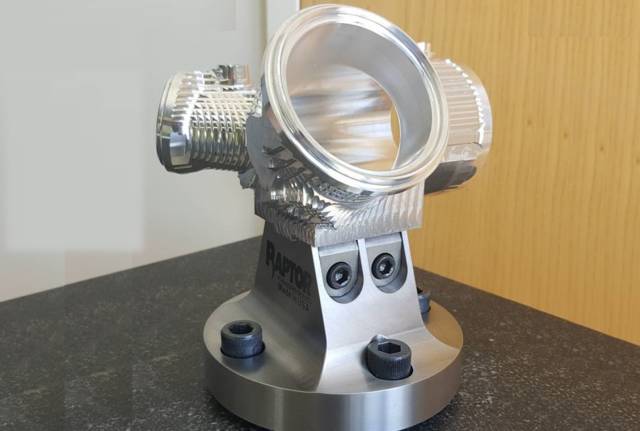

第一次装夹如下


第二次装夹

巧妙的使用定制内衬夹具进行工艺优化


使用Mastercam多轴刀路进行五轴联动加工:

•半精加工

沿曲线加工步进量:0.030英寸

•精加工

沿曲线加工步进量:0.0035英寸



使用Mastercam通道专家模块

配合棒棒糖铣刀

进行管件内部的残料去除及精修

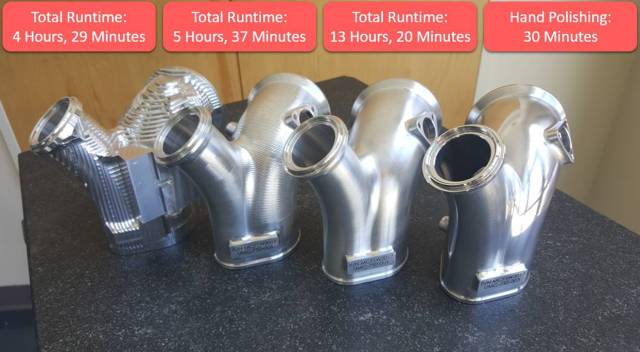

成品



更多五轴联动加工以及机床保养维护的文章请点击技术支持
